チェックルはボルトを取り付ける部材に圧力を加え、塑性変形させる事によりボルトを固着させますので、プレス機などの加圧装置に加え、圧力を伝える「パンチ」や圧力を受ける「ダイス」などの治具が必要となります。
また、ボルトの使用量や採用される設備面、取付の作業効率要求や、イニシャルコストの検討を踏まえ、手作業による取り付けから、完全オートメーションによる取り付けまで多用な方法をご選択頂けます。
以下に、安易な手作業取付と完全自動化による取付でのシステム一例を記しますので、ご検討の参考にしてください。

手作業で取り付けする

（部材及びボルトの供給・取り出しを手作業で行う場合）

• ・単発プレス機（５ｔ〜１０ｔ程度の能力）
• ・パンチ及びパンチホルダー
• ・ダイス及びダイスホルダー

※　パンチ及びパンチ・ダイスホルダーは市販の汎用品を お客様でご準備頂く事も可能です。

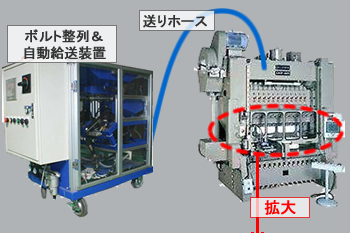

完全自動化で取り付けする

（部材及びボルトの供給・取り出しを自動化で行う場合）

• ・トランスファープレス
• ・ボルト整列＆自動給送装置
• ・送りホース
• ・型内装置　パンチブロック(P/B)
• ・ダイス＆ダイスホルダー
